Panel Kalıp Sistemi Nedir? Perde ve Kolon Kalıbı Rehberi
Panel kalıp sistemi, betonarme perde ve kolon gibi düşey elemanların kalıplanmasında kullanılan modüler kalıp çözümüdür. Sistem, belirli ölçülerdeki panellerin kilit, tayrot, somun, payanda ve diğer tamamlayıcı parçalarla bir araya getirilmesiyle oluşturulur.
Panel Kalıp Nerelerde Kullanılır?
Panel kalıplar; perde duvarlar, kolonlar, temel kenarları, çekirdek duvarları ve projeye göre farklı düşey betonarme elemanlarda kullanılabilir. Modüler yapı sayesinde farklı panel ölçüleri bir araya getirilerek değişen duvar uzunluklarına ve yüksekliklere uyum sağlanabilir.
Panel Kalıp Sisteminin Temel Elemanları
- Ana kalıp panelleri,
- İç ve dış köşe elemanları,
- Panel birleştirme kilitleri,
- Tayrot ve tayrot somunları,
- Payanda ve bağlantı elemanları,
- Ankraj ve tamamlayıcı aksesuarlar.
Her panel kalıp sisteminde bağlantı ölçüleri ve parça geometrileri aynı değildir. Bu nedenle farklı marka veya sistemlere ait parçaların birbiriyle uyumlu olduğu varsayılmamalıdır.

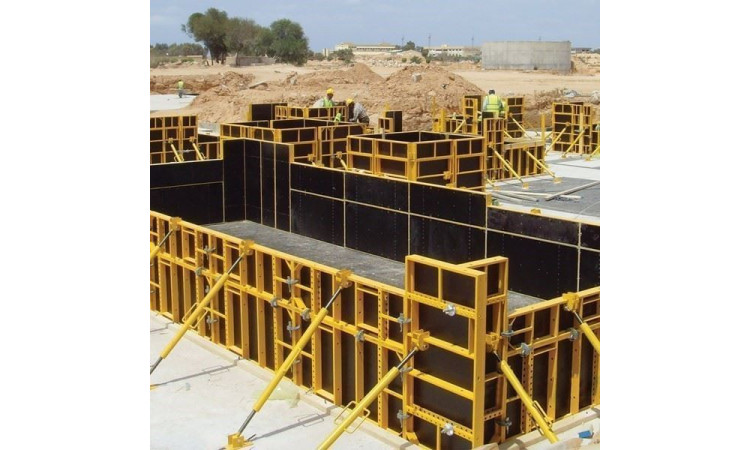

Perde Kalıbında Panel Sistem
Perde kalıplarında karşılıklı iki kalıp yüzeyi beton basıncına karşı tayrot ve bağlantı elemanlarıyla birlikte çalışır. Panel dizilimi, köşe çözümü, payanda noktaları ve beton döküm planı proje şartlarına göre düzenlenmelidir. Tek yüz perde uygulamalarında ise karşı kalıp yüzeyi olmadığı için ankraj ve destek çözümü farklılaşır.
Kolon Kalıbında Panel Sistem
Kolon kalıplarında panel kombinasyonları kolon ölçüsüne göre düzenlenebilir. Köşe birleşimleri, kilitler ve payandalar kolonun geometrisini ve düşeyliğini korumaya yardımcı olur. Kolon ölçülerinin sık değiştiği projelerde panel kombinasyonlarının önceden planlanması önemlidir.
İkinci El Panel Kalıp Alırken
İkinci el panel kalıpta yalnız yüzey görüntüsüne bakmak yeterli değildir. Çerçevede eğilme, köşe ve bağlantı bölgelerinde hasar, kilit noktalarının durumu, kalıp yüzeyinin kullanılabilirliği ve stoktaki panel ölçülerinin proje için yeterliliği birlikte kontrol edilmelidir.
İkinci el sistem tercihinde daha geniş kontrol listesi için 2. El İskele ve Kalıp Alırken Nelere Dikkat Edilmeli? yazısını inceleyebilirsiniz.
Panel Kalıp mı H20 Kirişli Kalıp mı?
İki sistemin de uygun olduğu projeler vardır. Panel kalıp modüler ve tekrarlanabilir bir kurulum sunarken H20 kirişli sistemler özel ölçülere uyarlanabilir yapı sağlayabilir. Projenin geometrisi, tekrar sayısı, yüzey beklentisi, vinç kullanımı ve mevcut stok seçimi etkiler.
Panel kalıp, Panemax sistemleri ve tamamlayıcı aksesuarlar için Fayer İnşaat ile iletişime geçebilirsiniz.
